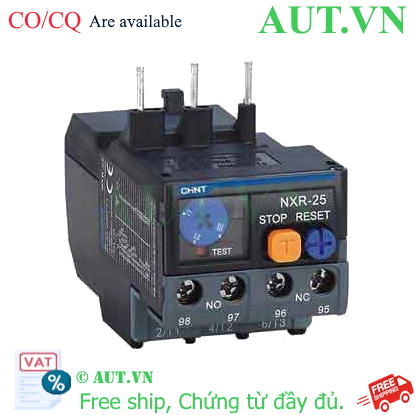

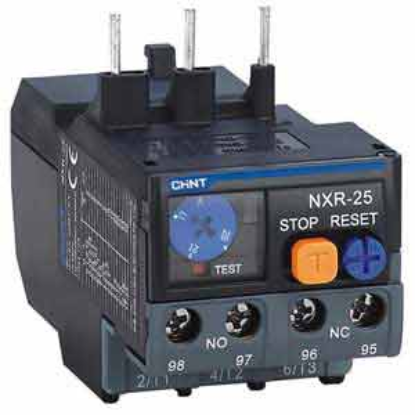

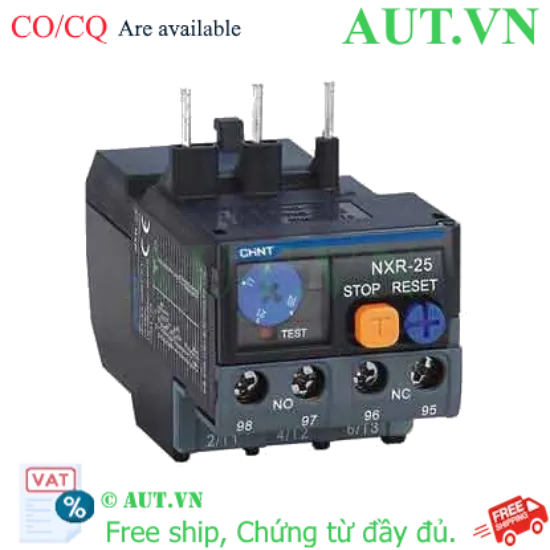

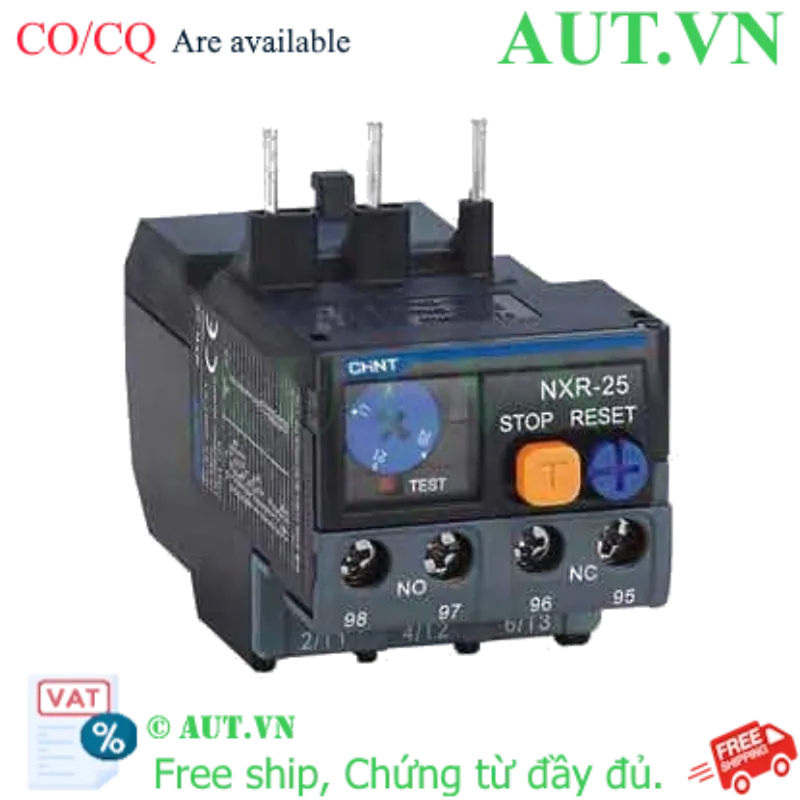

Rơ le nhiệt CHINT NXR-25 (0.16-0.25A) - Bảo Vệ Quá Tải, Chống Mất Pha, Chuẩn IEC | AUT VN

Dải dòng bảo vệ: 0.16A - 0.25A, tối ưu cho động cơ công suất siêu nhỏ.
Chức năng chính: Ngắt mạch tức thì khi quá tải hoặc mất pha, bảo vệ tuyệt đối cuộn dây motor.
Tương thích cao: Lắp đặt trực tiếp với Contactor CHINT series NXC-06 đến NXC-38.
Tiêu chuẩn kỹ thuật: Đạt chuẩn quốc tế IEC/EN 60947-4-1, đảm bảo vận hành an toàn.
Cam kết: Hàng chính hãng 100% phân phối bởi AUT VN, đầy đủ CO/CQ.

nhà chế tạo: Chint

SKU: NXR-25 0.16-0.25A

Tải xuống mẫu

Giá cũ: 208.500 ₫

Giá bán: 166.800 ₫

Số lượng:

Giới thiệu Rơ le nhiệt CHINT NXR-25 (0.16-0.25A)

Trong các hệ thống điều khiển công nghiệp, việc bảo vệ động cơ khỏi các sự cố điện là yếu tố sống còn để duy trì sản xuất. Rơ le nhiệt CHINT NXR-25 (0.16-0.25A) được thiết kế như một "lá chắn" an toàn, chuyên dụng cho các motor có dòng định mức thấp. Với cơ chế vi sai nhiệt chính xác, thiết bị này giúp phát hiện sớm các dấu hiệu quá tải hoặc mất pha, tự động ngắt mạch để ngăn ngừa cháy nổ motor. Sản phẩm hiện được phân phối chính hãng tại AUT VN, mang đến giải pháp bảo vệ điện tin cậy và bền bỉ.

Điểm nổi bật của Rơ le nhiệt NXR-25

Độ nhạy vượt trội: Dải điều chỉnh 0.16-0.25A cho phép căn chỉnh chính xác tuyệt đối cho các thiết bị công suất nhỏ, tránh tình trạng rơ le không nhảy khi xảy ra sự cố nhẹ.
Cơ chế bảo vệ 3 cực (3-heater): Khả năng phát hiện mất pha hoặc lệch pha cực nhanh, bảo vệ motor không bị cháy cuộn dây do chạy một pha.
Lắp đặt Module hóa: Thiết kế khớp nối hoàn hảo với Contactor CHINT NXC, giúp tiết kiệm không gian tủ điện và giảm thời gian thi công.
Độ bền công nghiệp: Vỏ nhựa cao cấp cách điện, chịu nhiệt, hoạt động ổn định trong môi trường khắc nghiệt từ -35°C đến 70°C.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	NXR-25
Dải dòng điều chỉnh	0.16A - 0.25A
Số cực bảo vệ	3 cực (3-heater)
Điện áp cách điện (Ui)	690V AC
Tiếp điểm phụ	1NO (Thường mở) + 1NC (Thường đóng)
Cấp bảo vệ (Trip Class)	Class 10A
Chế độ Reset	Manual (Thủ công) / Auto (Tự động)
Kích thước	45mm x 67mm x 94mm
Tiêu chuẩn đáp ứng	IEC/EN 60947-4-1

Nguồn tham khảo kỹ thuật: Chint Global

Lợi ích khi sử dụng Rơ le nhiệt CHINT NXR-25

Việc đầu tư vào Rơ le nhiệt NXR-25 mang lại những giá trị kinh tế và kỹ thuật lâu dài:

Loại bỏ rủi ro cháy nổ: Bảo vệ motor khỏi quá tải, giảm thiểu chi phí quấn lại motor hoặc thay mới.
Giảm thời gian dừng máy (Downtime): Phát hiện sự cố nhanh chóng, giúp kỹ thuật viên xử lý chính xác, đưa hệ thống trở lại hoạt động sớm nhất.
Tăng tuổi thọ thiết bị: Khi motor luôn vận hành trong ngưỡng dòng điện an toàn, tuổi thọ cơ khí và điện sẽ tăng lên đáng kể.
Hỗ trợ kỹ thuật chuyên sâu: Khi mua hàng tại AUT VN, quý khách được tư vấn lựa chọn dải dòng phù hợp và hướng dẫn lắp đặt chi tiết.

Hướng dẫn lắp đặt và vận hành (How-to)

Để Rơ le nhiệt NXR-25 hoạt động hiệu quả nhất, hãy tuân thủ quy trình sau:

Bước 1: Xác định dòng định mức: Kiểm tra nhãn motor để biết dòng điện định mức (In). Vặn núm xoay trên NXR-25 về đúng giá trị In này.
Bước 2: Lắp đặt vật lý: Gắn rơ le nhiệt vào chân ra của Contactor CHINT NXC (từ NXC-06 đến NXC-38) bằng các khớp nối có sẵn.
Bước 3: Đấu nối điện: Kết nối dây từ Contactor qua Rơ le nhiệt rồi đi đến motor. Đấu tiếp điểm NC vào mạch cuộn hút contactor để ngắt điện khi sự cố xảy ra.
Bước 4: Kiểm tra vận hành: Bật nguồn và theo dõi dòng điện thực tế, đảm bảo thiết bị không bị Trip ảo và hoạt động ổn định.

Sản phẩm sử dụng chung và tương thích

Để xây dựng hệ thống khởi động từ hoàn chỉnh, NXR-25 thường được kết hợp với:

Contactor CHINT NXC: Các model NXC-06, NXC-09, NXC-12, NXC-18, NXC-25, NXC-32, NXC-38.
Đế gắn MB-2: Giải pháp cho phép lắp rơ le nhiệt độc lập mà không cần contactor.
MCB CHINT: Lắp phía trước để bảo vệ ngắn mạch (Short Circuit) cho toàn hệ thống.

Ứng dụng thực tế của sản phẩm

Với dải dòng siêu nhỏ (0.16-0.25A), NXR-25 là lựa chọn số 1 cho:

Hệ thống thông gió: Các quạt hút, quạt tản nhiệt nhỏ trong tủ điện điều khiển.
Thiết bị bơm mini: Bơm định lượng, bơm tuần hoàn nhỏ trong phòng thí nghiệm hoặc y tế.
Dây chuyền tự động hóa: Các băng tải mini, motor giảm tốc nhỏ trong lắp ráp linh kiện điện tử.
Điều khiển van: Bảo vệ các cuộn coil van điện từ công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn dải 0.16-0.25A thay vì dải lớn hơn?
Vì nếu chọn dải quá lớn, khi motor xảy ra quá tải nhẹ, rơ le sẽ không nhận biết được, dẫn đến cháy motor trước khi rơ le kịp nhảy.

2. Rơ le nhiệt NXR-25 có bảo vệ được ngắn mạch không?
Không. Rơ le nhiệt chỉ bảo vệ Quá tải và Mất pha. Để bảo vệ ngắn mạch, bạn bắt buộc phải dùng kèm MCB hoặc Cầu chì.

3. Tôi có thể lắp NXR-25 cho Contactor hãng khác (như LS, Schneider) không?
Có thể, nhưng bạn cần mua thêm đế gắn MB-2 để cố định rơ le, vì chân cắm của CHINT được thiết kế tối ưu cho NXC.

4. Chế độ Reset Auto và Manual khác nhau thế nào?
Manual (Thủ công): Kỹ thuật viên phải nhấn nút Reset sau khi kiểm tra sự cố. Auto (Tự động): Thiết bị tự reset sau thời gian làm nguội.

5. Làm sao để biết rơ le đã nhảy (Trip)?
Bạn có thể đấu đèn báo vào tiếp điểm NO. Khi đèn sáng, tức là rơ le đã ngắt mạch bảo vệ.

6. Dòng điện định mức của motor là 0.2A thì chỉnh núm xoay thế nào?
Bạn vặn núm xoay cho mũi tên chỉ đúng vạch 0.2A trên thang đo của rơ le.

7. Rơ le nhiệt CHINT NXR-25 có bền không?
Rất bền. Sản phẩm đạt chuẩn IEC, vỏ nhựa chịu nhiệt cao, phù hợp cho môi trường công nghiệp hoạt động 24/7.

8. Sản phẩm mua tại AUT VN có giấy tờ gì không?
AUT VN cung cấp đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) cho mọi sản phẩm CHINT chính hãng.

9. Nếu tôi lắp sai dải dòng thì điều gì xảy ra?
Nếu dải thấp hơn dòng motor: Rơ le nhảy liên tục (Trip ảo). Nếu dải cao hơn: Motor cháy mà rơ le không nhảy.

10. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của CHINT và chính sách hậu mãi tại AUT VN.
