Rơ le nhiệt NXR-25 1-1.6A bảo vệ động cơ khỏi những lỗi gì?

Sản phẩm chuyên dùng để bảo vệ động cơ khỏi tình trạng quá tải, mất pha và mất cân bằng pha, ngăn chặn việc nhiệt độ tăng quá mức gây cháy cuộn dây.

Sự khác biệt giữa chế độ Reset Manual và Auto là gì?

Chế độ Auto: Rơ le tự động đóng lại khi nguội. Chế độ Manual: Yêu cầu kỹ thuật viên nhấn nút Reset bằng tay sau khi đã kiểm tra nguyên nhân sự cố.

Tiếp điểm 1NO + 1NC dùng để làm gì?

Dùng để ngắt cuộn hút Contactor (1NC) hoặc kích hoạt tín hiệu đèn báo lỗi/còi báo động (1NO) khi có sự cố quá tải.

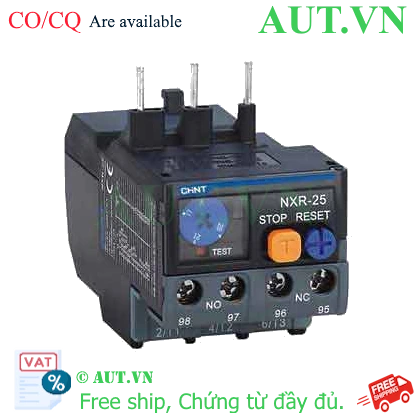

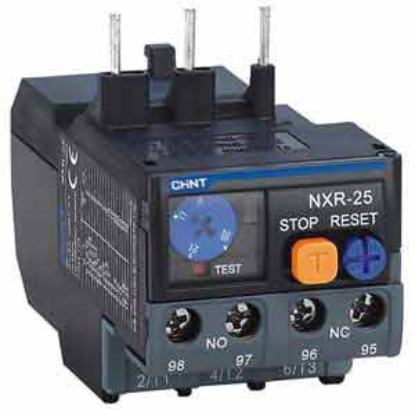

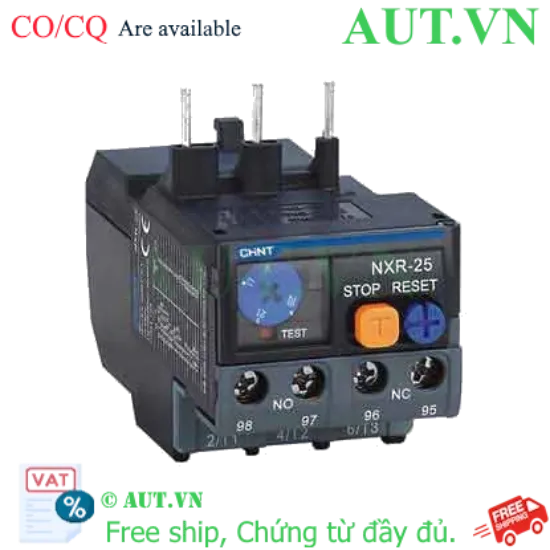

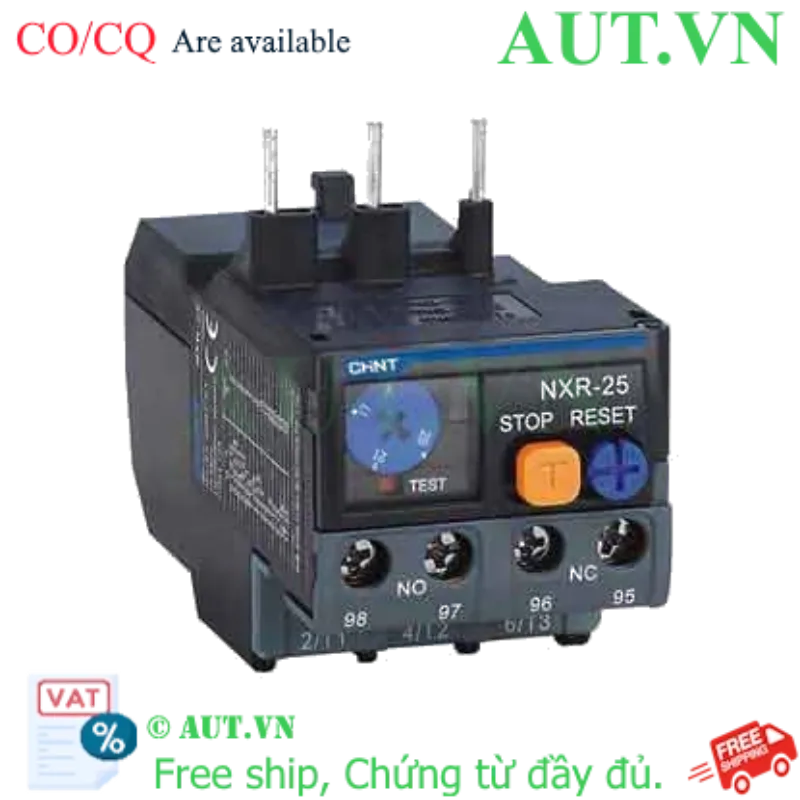

Rơ le nhiệt CHINT NXR-25 1-1.6A - Chống nhảy giả, Bảo vệ quá tải, Tương thích Contactor NXC

Dải dòng cài đặt: 1...1.6A (Chuyên dụng cho động cơ công suất nhỏ)
Công nghệ 3-heater: Chống nhảy nhiệt giả nhờ khả năng bù nhiệt độ môi trường
Thiết kế Plug-in: Lắp trực tiếp vào Contactor Chint dòng NXC (06 đến 38)
Tiếp điểm phụ: Tích hợp sẵn 1NO + 1NC điều khiển linh hoạt
Chế độ vận hành: Tùy chọn Reset Manual (Thủ công) hoặc Auto (Tự động)

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NXR-25 1-1.6A

Tải xuống mẫu

Giá cũ: 208.500 ₫

Giá bán: 166.800 ₫

Số lượng:

Giới thiệu Rơ le nhiệt CHINT NXR-25 1-1.6A chính hãng tại AUT VN

Trong các hệ thống điện công nghiệp, động cơ là trái tim của dây chuyền sản xuất nhưng lại rất dễ tổn thương bởi các sự cố như quá tải, mất pha hoặc mất cân bằng pha. Rơ le nhiệt CHINT NXR-25 1-1.6A đóng vai trò là thiết bị bảo vệ chuyên dụng, giúp phát hiện sớm các biến đổi dòng điện bất thường để ngắt mạch kịp thời, ngăn ngừa tình trạng cháy cuộn dây động cơ. Với thiết kế đạt chuẩn quốc tế và độ tin cậy cao, sản phẩm là giải pháp an toàn tối ưu mà mọi kỹ sư điện đều tin dùng.

Điểm nổi bật vượt trội của NXR-25 1-1.6A

Công nghệ vi sai nhiệt 3-heater: Đây là ưu điểm đắt giá nhất, giúp thiết bị tự động bù trừ tác động của nhiệt độ môi trường. Điều này giúp ngăn chặn hiện tượng "trip giả" (nhảy rơ le nhầm) khi nhiệt độ trong tủ điện tăng cao, đảm bảo hệ thống vận hành liên tục và ổn định.
Thiết kế Plug-in thông minh: Khả năng lắp ghép trực tiếp vào Contactor Chint dòng NXC giúp tối ưu hóa không gian tủ điện, giảm thiểu việc đấu nối dây phức tạp và rút ngắn đáng kể thời gian lắp đặt/bảo trì.
Linh hoạt chế độ Reset: Người dùng có thể chọn chế độ Reset thủ công (Manual) để đảm bảo an toàn tuyệt đối (kiểm tra nguyên nhân trước khi chạy lại) hoặc Reset tự động (Auto) để duy trì dòng sản xuất liên tục.
Độ bền chuẩn quốc tế: Sản phẩm đạt các chứng chỉ khắt khe như CE, EN, IEC, đảm bảo hoạt động bền bỉ ngay cả trong môi trường công nghiệp khắc nghiệt nhất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	NXR-25 1-1.6A
Dải dòng chỉnh định (Current Range)	1...1.6A
Công nghệ bảo vệ	3-heater (Vi sai nhiệt độ môi trường)
Điện áp định mức (Ue)	690VAC
Tần số vận hành	50/60Hz
Tiếp điểm phụ (Auxiliary Contacts)	1NO + 1NC
Khả năng cắt dòng định mức	10A
Contactor tương thích	Chint NXC-06 đến NXC-38
Chế độ Reset	Manual / Auto
Nhiệt độ làm việc	-35°C đến 70°C
Kích thước (RxCxS)	45 x 67 x 94 mm
Tiêu chuẩn chất lượng	CE, EN, IEC

Nguồn tham khảo: Chint Global Official

Lợi ích khi sử dụng Rơ le nhiệt CHINT NXR-25

Bảo vệ toàn diện: Ngăn chặn triệt để các rủi ro cháy nổ do quá tải, mất pha hoặc mất cân bằng pha trong hệ thống điện 3 pha.
Tối ưu chi phí vận hành: Giảm thiểu thời gian dừng máy (downtime) ngoài ý muốn và tránh các chi phí sửa chữa động cơ đắt đỏ do sự cố điện.
Lắp đặt nhanh chóng: Thiết kế chuẩn hóa giúp kỹ thuật viên thao tác dễ dàng, mang lại tính thẩm mỹ cao cho tủ điện công nghiệp.
An tâm tuyệt đối: Sản phẩm chính hãng được phân phối bởi AUT VN, đầy đủ chứng từ CO/CQ, cam kết chất lượng vượt trội.

Hướng dẫn lắp đặt và sử dụng (How to)

Bước 1: Lắp đặt cơ khí - Đưa rơ le nhiệt NXR-25 vào khớp nối dưới của Contactor Chint dòng NXC. Đảm bảo các lẫy khóa đã vào đúng vị trí để thiết bị cố định chắc chắn.
Bước 2: Đấu nối dây - Kết nối dây nguồn từ đầu ra của Contactor vào cực đầu vào của rơ le và dây tải ra động cơ vào cực đầu ra. Lưu ý siết chặt các vít đấu nối để tránh hiện tượng mô-vê gây phát nhiệt cục bộ.
Bước 3: Cài đặt dòng điện - Căn cứ vào dòng định mức (In) ghi trên nhãn động cơ, xoay núm điều chỉnh trên mặt rơ le sao cho mũi tên chỉ đúng giá trị đó (trong dải 1-1.6A).
Bước 4: Vận hành và kiểm tra - Chọn chế độ Reset (Manual hoặc Auto), cấp nguồn và kiểm tra hoạt động của tiếp điểm 1NO/1NC thông qua đèn báo hoặc mạch điều khiển.

Sản phẩm sử dụng chung với (isRelatedTo)

Để tạo thành một bộ khởi động động cơ hoàn chỉnh và đạt hiệu suất cao nhất, NXR-25 nên được kết hợp với:

Contactor Chint NXC Series: Các model NXC-06, NXC-12, NXC-18, NXC-25, NXC-32, NXC-38.
Phụ kiện khác: Đế lắp MB-2 nếu cần lắp đặt rơ le độc lập.

Ứng dụng thực tế (PropertyValue)

Với dải dòng cài đặt nhỏ (1-1.6A), thiết bị này là lựa chọn lý tưởng cho:

Động cơ công suất thấp: Máy bơm nước mini, quạt thông gió, máy nén khí nhỏ.
Hệ thống tự động hóa: Các băng tải nhẹ, máy đóng gói, máy may công nghiệp.
Tủ điện điều khiển: Bảo vệ các relay trung gian hoặc các mạch điều khiển tín hiệu công suất thấp.

Câu hỏi thường gặp (FAQ)

1. Rơ le nhiệt NXR-25 1-1.6A bảo vệ động cơ khỏi những lỗi gì?: Sản phẩm chuyên dùng để bảo vệ động cơ khỏi tình trạng quá tải, mất pha và mất cân bằng pha, ngăn chặn việc nhiệt độ tăng quá mức gây cháy cuộn dây.
2. Tại sao nên chọn NXR-25 thay vì các dòng rơ le nhiệt giá rẻ khác?: NXR-25 sở hữu công nghệ 3-heater độc quyền giúp bù trừ nhiệt độ môi trường, giúp thiết bị không bị nhảy nhầm (trip giả) khi nhiệt độ trong tủ điện cao - một lỗi cực kỳ phổ biến ở các dòng giá rẻ.
3. Sự khác biệt giữa chế độ Reset Manual và Auto là gì?: Chế độ Auto: Rơ le sẽ tự động đóng lại sau khi các thanh nhiệt đã nguội. Chế độ Manual: Yêu cầu người vận hành phải nhấn nút Reset bằng tay, giúp kiểm tra kỹ nguyên nhân sự cố trước khi cho máy chạy lại, đảm bảo an toàn hơn.
4. Tôi có thể lắp rơ le này cho Contactor của hãng khác không?: Về lý thuyết là có thể nếu cùng kích thước, nhưng AUT VN khuyến nghị dùng với Contactor Chint NXC để đảm bảo sự tương thích tuyệt đối về cơ khí và điện học, giúp tiếp xúc điện tốt nhất.
5. Tiếp điểm phụ 1NO + 1NC dùng để làm gì trong thực tế?: Tiếp điểm 1NC dùng để ngắt mạch điều khiển (cuộn hút Contactor) khi có sự cố, còn tiếp điểm 1NO dùng để kích hoạt đèn báo lỗi hoặc còi báo động cho người vận hành.
6. Làm thế nào để cài đặt dòng điện chính xác cho động cơ?: Bạn hãy xem nhãn (Nameplate) trên thân động cơ để tìm dòng điện định mức (In). Sau đó xoay núm chỉnh trên rơ le sao cho mũi tên chỉ đúng con số đó.
7. Sản phẩm này có được bảo hành chính hãng không?: Có, tất cả sản phẩm CHINT khi mua tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất CHINT.
8. Nếu động cơ của tôi có dòng 1.7A thì có dùng được NXR-25 1-1.6A không?: Không nên. Bạn cần chọn model có dải dòng cao hơn (ví dụ dải 1.6-2.5A) để tránh việc rơ le bị tác động liên tục do dòng chạy sát ngưỡng cài đặt.
9. Rơ le này có khả năng chống mất pha không?: Có, thiết kế cơ chế bảo vệ của CHINT NXR-25 cho phép phát hiện sự mất cân bằng dòng điện do mất pha để ngắt mạch kịp thời.
10. Mua hàng tại AUT VN có được hỗ trợ chứng từ không?: Chắc chắn, AUT VN cung cấp đầy đủ hóa đơn VAT và các chứng chỉ CO/CQ cho khách hàng doanh nghiệp và các dự án công nghiệp.
