Rơ le nhiệt NXR-38 23-32A dùng để làm gì?

Dùng để bảo vệ động cơ điện 3 pha khỏi sự cố quá tải (dòng điện tăng cao) và mất pha, tránh gây cháy động cơ.

Dải dòng 23-32A có nghĩa là gì?

Đây là khoảng dòng điện mà bạn có thể điều chỉnh núm vặn để khớp với dòng định mức của động cơ. Ví dụ động cơ của bạn chạy 25A, bạn vặn núm về mức 25A.

Rơ le nhiệt này lắp được với Contactor nào?

Tương thích hoàn toàn với các dòng Contactor CHINT NXC-25, NXC-32 và NXC-38.

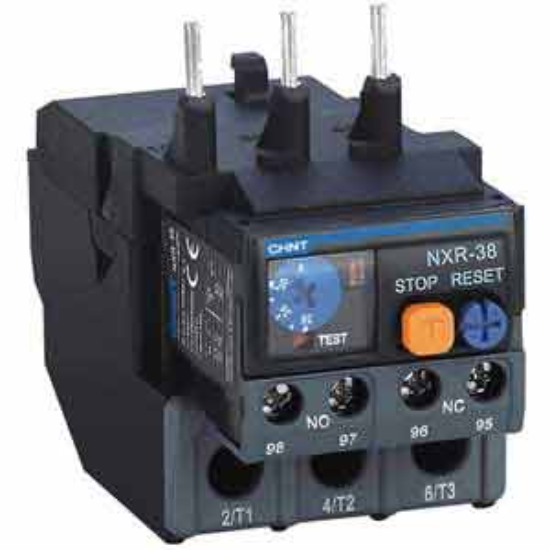

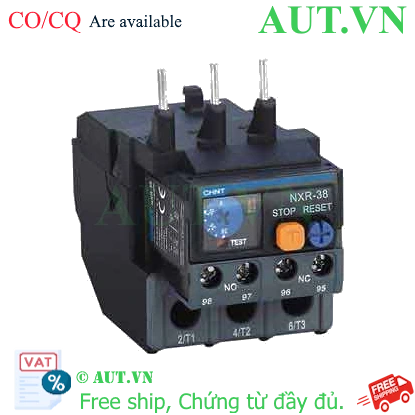

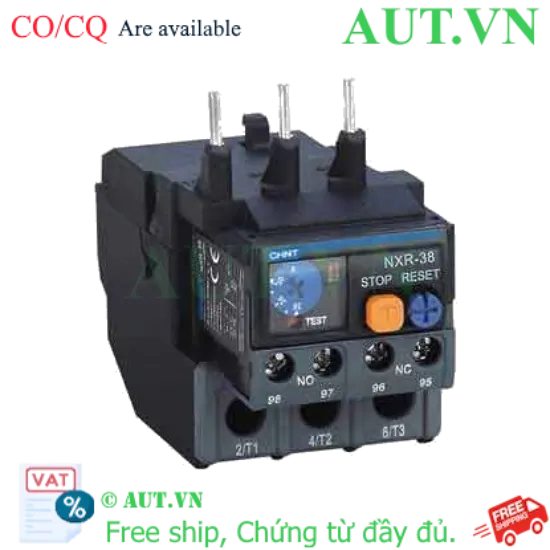

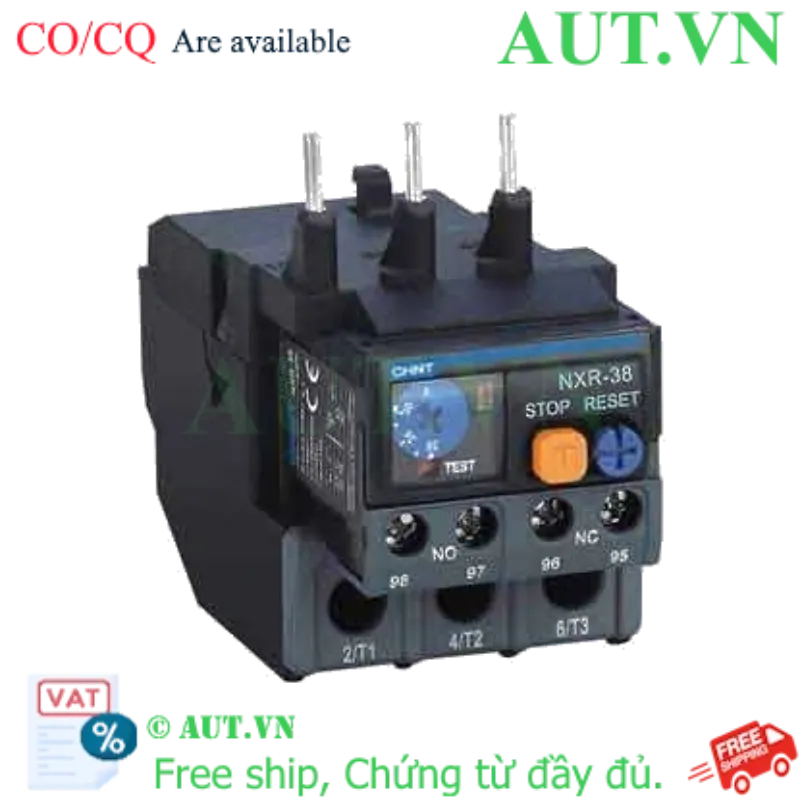

Rơ le nhiệt CHINT NXR-38 23-32A: Bảo Vệ Quá Tải, Chống Mất Pha, Chính Hãng AUT VN

Dải điều chỉnh linh hoạt: 23-32A, phù hợp nhiều công suất động cơ.
Bảo vệ toàn diện: Ngăn chặn quá tải và sự cố mất pha gây cháy động cơ.
Tiêu chuẩn quốc tế: Đạt chuẩn IEC/EN 60947-4-1, vận hành bền bỉ.
Tương thích tuyệt đối: Lắp đặt dễ dàng với Contactor CHINT NXC-25, 32, 38.
Vận hành thông minh: Chế độ Reset tự động hoặc thủ công tùy chọn.

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NXR-38 23-32A

Tải xuống mẫu

Giá cũ: 261.000 ₫

Giá bán: 208.800 ₫

Số lượng:

Giới thiệu Rơ le nhiệt CHINT NXR-38 23-32A

Trong hệ thống điện công nghiệp, việc bảo vệ động cơ khỏi những sự cố bất ngờ là ưu tiên hàng đầu. Rơ le nhiệt CHINT NXR-38 23-32A là giải pháp tối ưu giúp ngăn chặn hiện tượng quá tải và mất pha - hai nguyên nhân chính dẫn đến cháy cuộn dây động cơ. Được phân phối chính hãng bởi AUT VN, sản phẩm không chỉ đảm bảo tính an toàn tuyệt đối mà còn tối ưu hóa chi phí vận hành cho doanh nghiệp.

Điểm nổi bật của Rơ le nhiệt CHINT NXR-38

Công nghệ bảo vệ đa lớp: Tích hợp cảm biến nhiệt chính xác, tự động ngắt mạch khi dòng điện vượt ngưỡng cho phép hoặc khi xảy ra hiện tượng mất pha.
Thiết kế tối ưu cho lắp đặt: Cấu tạo khớp nối hoàn hảo, cho phép lắp trực tiếp vào các dòng Contactor NXC-25, NXC-32, NXC-38 mà không cần phụ kiện chuyển đổi, giúp tiết kiệm không gian tủ điện.
Độ tin cậy cao: Sản phẩm đạt chứng chỉ CE và tuân thủ nghiêm ngặt tiêu chuẩn IEC/EN 60947-4-1, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Điều khiển linh hoạt: Núm vặn hiệu chỉnh dòng điện trực quan và khả năng tùy chỉnh chế độ Reset (Auto/Manual) giúp người vận hành dễ dàng kiểm soát hệ thống.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	NXR-38 23-32A
Thương hiệu	CHINT
Dải dòng điện định mức (Ir)	23A - 32A
Điện áp cách điện (Ui)	690V
Tiếp điểm phụ	1NO (Thường mở) + 1NC (Thường đóng)
Cấp bảo vệ nhiệt	Class 10A
Khả năng tương thích	Contactor CHINT NXC-25, NXC-32, NXC-38
Tiêu chuẩn kỹ thuật	IEC/EN 60947-4-1, CE

Lợi ích khi sử dụng Rơ le nhiệt NXR-38

Kéo dài tuổi thọ thiết bị: Bảo vệ động cơ khỏi nhiệt độ quá cao, tránh hư hỏng vĩnh viễn.
Giảm thiểu thời gian dừng máy (Down-time): Phát hiện sự cố nhanh chóng, giúp bảo trì kịp thời, tránh đình trệ sản xuất.
Tối ưu chi phí: Thay thế rơ le nhiệt rẻ hơn rất nhiều so với việc quấn lại hoặc thay mới động cơ công nghiệp.
An tâm vận hành: Hàng chính hãng từ AUT VN với đầy đủ CO, CQ và chế độ bảo hành uy tín.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kết nối vật lý: Lắp chân cắm của Rơ le nhiệt NXR-38 vào các cực ra của Contactor CHINT NXC tương ứng. Siết chặt vít để đảm bảo tiếp xúc điện tốt nhất.
Bước 2: Hiệu chỉnh dòng điện: Dựa vào dòng điện định mức ghi trên nhãn động cơ, xoay núm điều chỉnh trên mặt rơ le về giá trị chính xác trong khoảng 23-32A.
Bước 3: Cài đặt chế độ Reset: Gạt công tắc sang Manual (Thủ công) nếu muốn kiểm tra nguyên nhân lỗi trước khi khởi động lại, hoặc Auto (Tự động) để hệ thống tự vận hành sau khi nguội.
Bước 4: Đấu nối mạch điều khiển: Sử dụng tiếp điểm NC để ngắt cuộn hút Contactor và tiếp điểm NO để kết nối với đèn báo lỗi hoặc còi cảnh báo.

Sản phẩm sử dụng chung (isRelatedTo)

Để tạo thành một bộ khởi động từ hoàn chỉnh, Rơ le nhiệt NXR-38 thường được lắp cùng với:

Contactor CHINT NXC-32: Thiết bị đóng ngắt chính.
CB MCCB CHINT: Bảo vệ ngắn mạch cho toàn hệ thống.
Vỏ tủ điện nhựa ABS/Sắt sơn tĩnh điện: Bảo vệ thiết bị khỏi tác động môi trường.

Ứng dụng thực tế (PropertyValue)

Sản phẩm được ứng dụng rộng rãi trong các hệ thống điều khiển động cơ 3 pha như:

Hệ thống bơm nước: Bơm tăng áp, bơm cứu hỏa công nghiệp.
Hệ thống vận chuyển: Băng tải sản xuất, thang máy tải hàng.
Thiết bị làm mát: Quạt công nghiệp công suất lớn, hệ thống chiller.
Máy nén khí: Bảo vệ động cơ máy nén trong các nhà xưởng.

FAQ - Những câu hỏi thường gặp

1. Rơ le nhiệt NXR-38 23-32A dùng để làm gì?
Trả lời: Dùng để bảo vệ động cơ điện 3 pha khỏi sự cố quá tải (dòng điện tăng cao) và mất pha, tránh gây cháy động cơ.
2. Dải dòng 23-32A có nghĩa là gì?
Trả lời: Đây là khoảng dòng điện mà bạn có thể điều chỉnh núm vặn để khớp với dòng định mức của động cơ. Ví dụ động cơ của bạn chạy 25A, bạn vặn núm về mức 25A.
3. Tại sao tôi nên chọn hàng chính hãng từ AUT VN?
Trả lời: AUT VN cam kết cung cấp sản phẩm CHINT chính hãng, đúng thông số kỹ thuật, có đầy đủ giấy tờ và bảo hành, tránh rủi ro mua phải hàng giả gây mất an toàn điện.
4. Rơ le nhiệt này lắp được với Contactor nào?
Trả lời: Tương thích hoàn toàn với các dòng Contactor CHINT NXC-25, NXC-32 và NXC-38.
5. Chế độ Reset Manual và Auto khác nhau thế nào?
Trả lời: Manual yêu cầu con người nhấn nút Reset sau khi sự cố được khắc phục. Auto sẽ tự động đóng lại tiếp điểm sau một khoảng thời gian rơ le nguội đi.
6. Tiếp điểm NC và NO dùng để làm gì?
Trả lời: Tiếp điểm NC (Thường đóng) dùng để ngắt mạch điều khiển khi có sự cố. Tiếp điểm NO (Thường mở) dùng để kích hoạt đèn báo lỗi hoặc còi báo động.
7. Hiện tượng mất pha là gì và rơ le này xử lý ra sao?
Trả lời: Mất pha là khi 1 trong 3 pha điện bị ngắt. Rơ le nhiệt sẽ phát hiện sự mất cân bằng dòng điện và ngắt mạch ngay lập tức để bảo vệ động cơ không bị cháy.
8. Rơ le nhiệt có bảo vệ được ngắn mạch không?
Trả lời: Không, rơ le nhiệt chỉ bảo vệ quá tải và mất pha. Để bảo vệ ngắn mạch, bạn cần lắp thêm CB (Aptomat) hoặc cầu chì phía trước.
9. Tôi có thể lắp rơ le này rời khỏi Contactor không?
Trả lời: Có, bạn có thể lắp rời bằng cách sử dụng đế gắn chuyên dụng hoặc đấu nối dây trực tiếp vào các cực.
10. Làm sao để biết rơ le nhiệt đang tác động?
Trả lời: Khi rơ le tác động, tiếp điểm NC sẽ mở ra, động cơ dừng chạy và nếu bạn có lắp đèn báo NO, đèn sẽ sáng lên.
