Rơ le nhiệt CHINT NXR-12 (4-6A) - Bảo vệ quá tải & Chống mất pha, Class 10A | AUT VN

Dải dòng điều chỉnh: 4.0A - 6.0A, giúp bảo vệ động cơ chính xác tuyệt đối.
Công nghệ 3-Heater: Chống quá tải và mất pha hiệu quả, ngăn ngừa cháy cuộn dây motor.
Chuẩn Class 10A: Tốc độ tác động nhạy bén, đạt tiêu chuẩn quốc tế IEC/EN 60947-4-1.
Tương thích cao: Thiết kế chuyên dụng để lắp đặt trực tiếp với Contactor CHINT NXC-12.
Độ bền cao: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: NXR-12 4-6A

Tải xuống mẫu

Giá cũ: 274.350 ₫

Giá bán: 219.480 ₫

Số lượng:

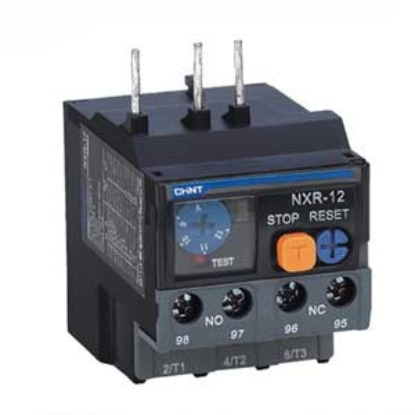

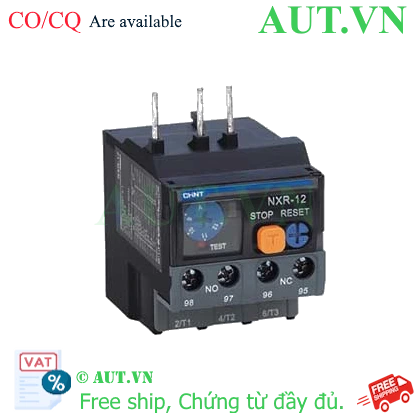

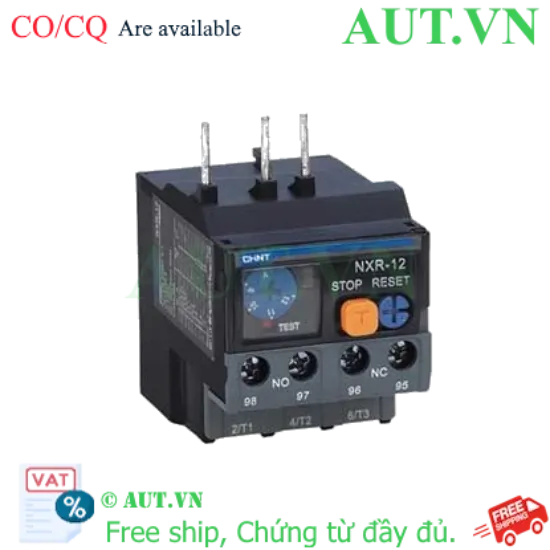

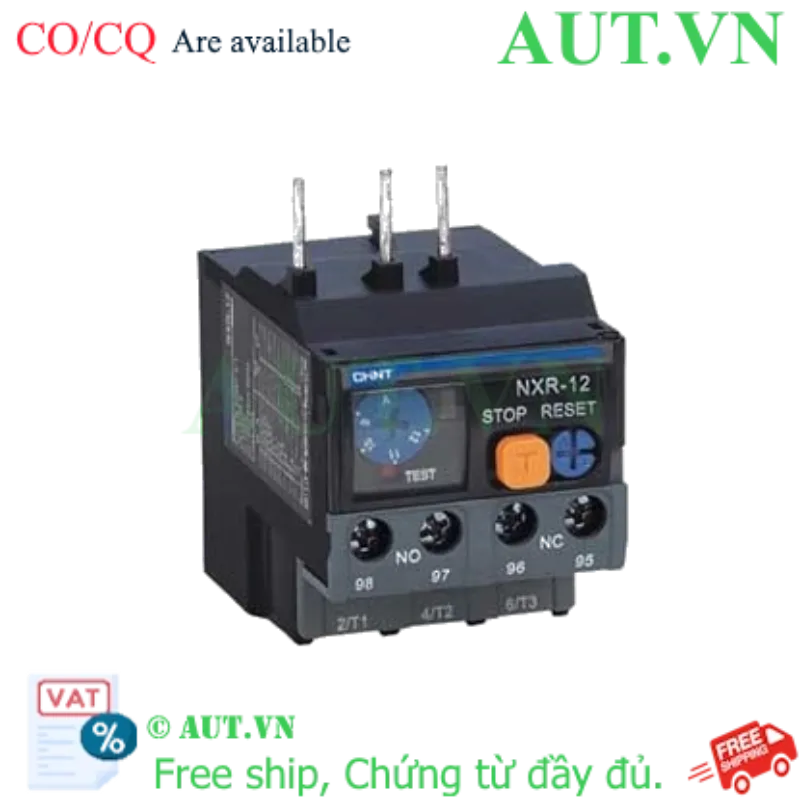

Giới thiệu Rơ le nhiệt CHINT NXR-12 (4-6A) chính hãng

Trong các hệ thống điện công nghiệp, việc bảo vệ động cơ khỏi các sự cố như quá tải hoặc mất pha là yếu tố sống còn để duy trì sản xuất. Rơ le nhiệt CHINT NXR-12 (4-6A) chính là giải pháp bảo vệ tối ưu, được AUT VN cung cấp chính hãng. Thiết bị đóng vai trò như một "vệ sĩ" cho motor, tự động ngắt mạch ngay khi phát hiện dòng điện vượt ngưỡng hoặc sự cố mất pha, giúp ngăn chặn triệt để tình trạng cháy nổ và hư hỏng máy móc đắt tiền.

Điểm nổi bật của Rơ le nhiệt CHINT NXR-12

Khả năng bảo vệ kép thông minh: Nhờ tích hợp công nghệ 3-heater và đạt chuẩn Class 10A, thiết bị có khả năng nhận diện các biến động dòng điện nhỏ nhất và xử lý sự cố mất pha cực kỳ nhạy bén.
Vận hành linh hoạt & Thông minh: Tích hợp chế độ Reset (Tự động hoặc Thủ công) cùng hệ thống tiếp điểm phụ 1NO + 1NC, cho phép kết nối dễ dàng với mạch điều khiển và đèn báo lỗi trong tủ điện.
Thiết kế chuẩn công nghiệp: Vỏ ngoài làm từ vật liệu cách điện cao cấp, chịu nhiệt tốt, hoạt động bền bỉ trong dải nhiệt độ rộng từ -35°C đến +70°C.
Tiết kiệm không gian: Kích thước nhỏ gọn, thiết kế chuẩn hóa giúp tối ưu diện tích lắp đặt trong tủ điện điều khiển.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	NXR-12 (4-6A)
Thương hiệu	CHINT
Dải dòng chỉnh định	4.0A - 6.0A
Cấp tác động (Tripping Class)	Class 10A
Số lượng tiếp điểm phụ	1NO + 1NC
Điện áp cách điện (Ui)	690V
Tiêu chuẩn áp dụng	IEC/EN 60947-4-1
Nhiệt độ vận hành	-35°C đến +70°C

Lợi ích vượt trội khi sử dụng CHINT NXR-12

Bảo vệ tài sản tối đa: Kéo dài tuổi thọ cho động cơ, giúp doanh nghiệp tránh được các chi phí sửa chữa hoặc quấn lại motor tốn kém.
An toàn tuyệt đối: Giảm thiểu rủi ro chập cháy điện, bảo vệ an toàn cho nhân viên và nhà xưởng.
Tối ưu hóa thời gian hoạt động: Nhờ khả năng tác động nhạy bén, thiết bị giúp ngăn chặn các hư hỏng dây chuyền, giảm thời gian dừng máy ngoài ý muốn.
An tâm về chất lượng: Sản phẩm được nhập khẩu chính hãng, đầy đủ chứng chỉ CO/CQ, bảo hành uy tín tại AUT VN.

Hướng dẫn lắp đặt và sử dụng (How-to)

Để đảm bảo thiết bị hoạt động chính xác và an toàn, quý khách vui lòng thực hiện theo các bước sau:

Bước 1: Ngắt hoàn toàn nguồn điện tổng để đảm bảo an toàn tuyệt đối cho người lắp đặt.
Bước 2: Lắp rơ le nhiệt NXR-12 vào phần tiếp điểm dưới của Contactor CHINT NXC-12 (đảm bảo khớp các chân cắm).
Bước 3: Kết nối dây dẫn từ Contactor qua rơ le và đi tới động cơ. Lưu ý siết chặt các đầu vít để tránh hiện tượng move điện gây nhiệt.
Bước 4: Quan sát núm xoay (Dial) trên mặt rơ le, điều chỉnh về giá trị dòng điện định mức (FLA) ghi trên nhãn motor (trong dải 4-6A).
Bước 5: Đấu nối tiếp điểm phụ (NO/NC) vào mạch điều khiển hoặc đèn báo lỗi. Kiểm tra lại toàn bộ kết nối trước khi cấp nguồn.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống bảo vệ hoạt động hoàn hảo nhất, Rơ le nhiệt NXR-12 nên được lắp đặt đồng bộ với các thiết bị sau:

Contactor CHINT NXC-12 (Khuyên dùng để đạt hiệu quả cao nhất)
Rơ le nhiệt CHINT NXR-12 (2.5-4A) (Dùng cho motor công suất nhỏ hơn)
Rơ le nhiệt CHINT NXR-25 (4-6A) (Dùng cho Contactor khung lớn hơn)

Ứng dụng thực tế (Application)

Thiết bị Rơ le nhiệt CHINT NXR-12 được ứng dụng rộng rãi trong nhiều lĩnh vực:

Hệ thống máy bơm nước: Bảo vệ motor máy bơm khi gặp tình trạng kẹt cánh hoặc quá tải dòng.
Máy nén khí công nghiệp: Ngăn chặn hỏng hóc khi áp suất tăng cao đột ngột gây nặng tải.
Hệ thống băng tải: Bảo vệ động cơ truyền động trong các nhà máy sản xuất.
Quạt công nghiệp & Máy công cụ: Đảm bảo vận hành an toàn cho các thiết bị điện 3 pha trong xưởng cơ khí.

Câu hỏi thường gặp (FAQ)

1. Rơ le NXR-12 có chức năng chống mất pha không?
Có. Với công nghệ 3-heater, nếu một pha bị mất, sự chênh lệch nhiệt độ giữa các pha sẽ kích hoạt rơ le ngắt mạch ngay lập tức để bảo vệ motor.

2. Tôi nên chỉnh dòng điện trên rơ le như thế nào?
Bạn cần xem nhãn (nameplate) của động cơ để biết dòng điện định mức (A), sau đó xoay núm trên rơ le sao cho mũi tên chỉ đúng giá trị đó.

3. Sự khác biệt giữa Class 10A và các loại khác là gì?
Class 10A quy định thời gian tác động của rơ le khi có sự cố quá tải. Đây là tiêu chuẩn phổ biến và cực kỳ phù hợp cho hầu hết các loại động cơ thông thường.

4. Tại sao rơ le bị nhảy (Trip) liên tục?
Có thể do động cơ đang bị quá tải (kẹt cơ khí) hoặc dòng điện thực tế cao hơn mức bạn đã cài đặt. Hãy kiểm tra lại tải trước khi nhấn Reset.

5. Nút Reset trên thiết bị có tác dụng gì?
Sau khi xử lý xong sự cố, bạn nhấn nút Reset để đưa rơ le về trạng thái sẵn sàng hoạt động. Bạn có thể chọn chế độ Auto hoặc Manual tùy nhu cầu.

6. Tiếp điểm 1NO + 1NC dùng để làm gì?
Tiếp điểm NC thường dùng để ngắt mạch cuộn hút Contactor khi có lỗi. Tiếp điểm NO thường dùng để kích hoạt đèn báo lỗi (Signal Lamp) trên tủ điện.

7. Tôi có thể dùng NXR-12 cho Contactor của hãng khác không?
Mặc dù thiết kế tối ưu cho Contactor CHINT, bạn vẫn có thể lắp cho các hãng khác nếu có cùng cấu trúc chân cắm, nhưng AUT VN khuyên dùng đồng bộ CHINT để đảm bảo độ bền cao nhất.

8. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Tất cả sản phẩm tại AUT VN đều là hàng chính hãng, sẵn sàng cung cấp đầy đủ chứng chỉ CO/CQ cho khách hàng dự án.

9. Dải dòng 4-6A có thể dùng cho motor bao nhiêu kW?
Điều này phụ thuộc vào điện áp (380V/415V). Thông thường dải này phù hợp cho motor khoảng 2.2kW - 3kW (tùy loại motor).

10. Mua hàng tại AUT VN có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo quy định của CHINT và chính sách hậu mãi chuyên nghiệp từ AUT VN.

Nguồn tham khảo: Chint Global Official Website
