Encoder Hanyoung Nux HE50B-8-1024-3-T-24 | 1024 Xung, Trục 8mm, Ngõ ra Totem Pole - Chính Hãng AUT VN

Độ phân giải chính xác: 1024 xung/vòng (PPR) giúp kiểm soát vị trí và tốc độ tuyệt đối cho hệ thống tự động hóa.
Tín hiệu chống nhiễu: Ngõ ra Totem Pole (Push-Pull) mạnh mẽ, truyền tín hiệu xa, tương thích hoàn hảo với mọi loại PLC.
Kết cấu bền bỉ: Trục đặc 8mm, tiêu chuẩn bảo vệ IP50, vận hành ổn định ở tốc độ cao lên đến 5000 RPM.
Xuất xứ uy tín: Thương hiệu Hanyoung Nux chính hãng Hàn Quốc, chuyên dụng cho môi trường công nghiệp khắt khe.

nhà chế tạo: Hanyoung Nux

SKU: HE50B-8-1024-3-T-24

Tải xuống mẫu

Giá cũ: 1.481.700 ₫

Giá bán: 1.185.360 ₫

Số lượng:

Giới thiệu về Cảm biến Encoder Hanyoung Nux HE50B-8-1024-3-T-24

Encoder Hanyoung Nux HE50B-8-1024-3-T-24 là thiết bị đo lường vòng quay kỹ thuật số cao cấp, đóng vai trò là "mắt thần" trong các hệ thống điều khiển chuyển động. Với độ phân giải 1024 xung/vòng (PPR), sản phẩm cung cấp dữ liệu chính xác về vị trí, tốc độ và hướng chuyển động của trục động cơ. Tại AUT VN, chúng tôi cung cấp giải pháp đo lường chính hãng từ Hàn Quốc, giúp doanh nghiệp tối ưu hóa quy trình vận hành, triệt tiêu sai số và nâng cao năng suất lao động.

Điểm nổi bật của Encoder Hanyoung Nux HE50B

Độ chính xác vượt trội: Với 1024 xung mỗi vòng quay, thiết bị cho phép hệ thống định vị chính xác đến từng góc nhỏ, đáp ứng hoàn hảo cho các máy gia công cơ khí chính xác cao.
Khả năng chống nhiễu tuyệt vời: Ngõ ra dạng Totem Pole (Push-Pull) chủ động đẩy và kéo tín hiệu, giúp loại bỏ nhiễu điện từ (EMI) trong môi trường nhà xưởng và cho phép truyền tín hiệu đi xa mà không bị suy hao.
Tương thích đa nền tảng: Hoạt động ổn định trong dải điện áp 12-24VDC, dễ dàng kết nối với các dòng PLC phổ biến như Siemens S7, Mitsubishi FX, Delta, Omron mà không cần thêm mạch chuyển đổi phức tạp.
Thiết kế cơ khí bền bỉ: Thân máy 50mm nhỏ gọn với trục đặc 8mm cứng cáp, đạt chuẩn bảo vệ IP50, vận hành bền bỉ ở tốc độ cao lên đến 5000 vòng/phút.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	HE50B-8-1024-3-T-24
Độ phân giải (Resolution)	1024 xung/vòng (PPR)
Điện áp nguồn (Supply Voltage)	12-24VDC
Kiểu ngõ ra (Output Phase)	Totem Pole (Push-Pull)

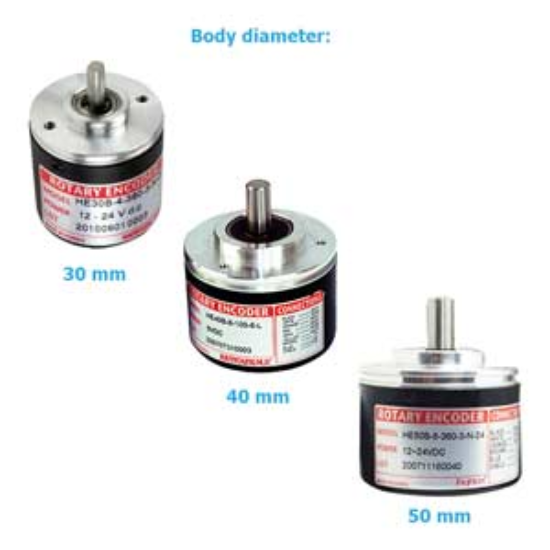

Đường kính thân (Body Diameter)	50mm
Đường kính trục (Shaft Diameter)	8mm (Trục đặc)
Tốc độ quay tối đa (Max RPM)	5000 vòng/phút
Tần số đáp ứng (Response Frequency)	200kHz
Cấp bảo vệ (Protection Class)	IP50

Nguồn tham khảo thông số kỹ thuật: Hanyoung Nux Official

Lợi ích khi sử dụng Encoder Hanyoung Nux HE50B

Nâng cao năng suất: Triệt tiêu sai số định vị, giúp máy móc vận hành mượt mà, giảm tỷ lệ phế phẩm trong sản xuất.
Tối ưu chi phí dài hạn: Linh kiện tiêu chuẩn Hàn Quốc có tuổi thọ cực cao, giảm tần suất thay thế và chi phí bảo trì định kỳ.
Lắp đặt nhanh chóng: Kích thước chuẩn công nghiệp giúp thay thế dễ dàng các model cũ hoặc tích hợp vào hệ thống mới mà không cần thay đổi kết cấu cơ khí.

Hướng dẫn lắp đặt và vận hành (How-to)

Kiểm tra đồng tâm: Đảm bảo trục của động cơ và trục Encoder (8mm) nằm trên một đường thẳng tuyệt đối để tránh hiện tượng rung lắc khi quay tốc độ cao.
Sử dụng khớp nối mềm: Bắt buộc sử dụng khớp nối mềm (Flexible Coupling) để kết nối hai trục nhằm hấp thụ sai lệch và bảo vệ vòng bi Encoder khỏi hư hỏng.
Đấu nối điện an toàn: Kết nối nguồn 12-24VDC theo sơ đồ kỹ thuật. Sử dụng cáp bọc chống nhiễu (shielded cable) và nối đất (grounding) để đảm bảo tín hiệu sạch nhất.
Thiết lập PLC: Cấu hình bộ đếm tốc độ cao (HSC - High Speed Counter) trên PLC tương ứng với thông số 1024 xung/vòng.
Vận hành thử: Chạy máy ở tốc độ thấp để xác định chiều quay (Thuận/Ngược) và đối chiếu số xung đếm được với thực tế.

Sản phẩm sử dụng chung (isRelatedTo)

Để đạt hiệu suất tối đa cho Encoder HE50B-8-1024-3-T-24, quý khách nên kết hợp cùng:

Khớp nối mềm trục 8mm: Chống rung và triệt tiêu sai số đồng tâm.
Bộ điều khiển PLC (Siemens, Mitsubishi, Delta...): Xử lý tín hiệu xung tốc độ cao.
Dây cáp tín hiệu chống nhiễu: Ngăn chặn nhiễu từ biến tần hoặc động cơ công suất lớn.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Máy CNC & Máy Phay: Kiểm soát chính xác vị trí bàn máy và trục Z.
Hệ thống Băng tải thông minh: Đo chiều dài sản phẩm, điều khiển tốc độ đồng bộ giữa các băng tải.
Cánh tay Robot công nghiệp: Phản hồi vị trí góc quay của các khớp nối robot.
Máy đóng gói & Dán nhãn: Định vị chính xác điểm cắt và điểm dán trên sản phẩm chạy tốc độ cao.

Câu hỏi thường gặp (FAQ)

1. 1024 xung/vòng (PPR) có ý nghĩa gì?
Khi trục quay hết một vòng 360 độ, thiết bị phát ra 1024 xung điện. Điều này giúp chia nhỏ vòng quay để đo lường vị trí với độ chi tiết cực cao.

2. Tại sao ngõ ra Totem Pole lại ưu việt hơn NPN/PNP?
Totem Pole (Push-Pull) cung cấp cả mức điện áp cao và thấp chủ động, giúp tín hiệu mạnh hơn, truyền xa hơn và ít nhiễu hơn trong môi trường công nghiệp.

3. Tôi có thể dùng nguồn 12VDC cho Encoder này không?
Có, sản phẩm hỗ trợ dải điện áp từ 12V đến 24VDC. Hãy đảm bảo nguồn ổn định để tránh hiện tượng nhảy xung.

4. Có bắt buộc dùng khớp nối mềm không?
Có. Nếu không dùng khớp nối mềm, sai lệch đồng tâm sẽ gây áp lực lớn lên vòng bi, dẫn đến mòn nhanh hoặc gãy trục.

5. Chỉ số IP50 là gì?
IP50 bảo vệ thiết bị chống lại bụi bẩn kích thước lớn nhưng không chống nước. Do đó, nên lắp đặt ở nơi khô ráo.

6. Làm sao để biết Encoder đang quay thuận hay ngược?
Dựa vào pha A và B. Nếu pha A dẫn trước pha B là quay thuận (CW), ngược lại là quay ngược (CCW).

7. Tần số phản hồi 200kHz nghĩa là gì?
Đây là giới hạn phát xung tối đa. Với 1024 xung ở 5000 RPM, tần số vẫn nằm trong ngưỡng này, đảm bảo không bị mất xung.

8. Có thay thế được cho Encoder Autonics không?
Có, nếu cùng thông số: trục 8mm, 1024 xung và ngõ ra Totem Pole.

9. Pha Z (Index pulse) dùng để làm gì?
Pha Z phát ra một xung duy nhất mỗi vòng, dùng để xác định điểm gốc (Home) hoặc reset hệ thống đếm về 0.

10. Encoder này có chịu được nhiệt độ cao không?
Sản phẩm dùng cho môi trường công nghiệp tiêu chuẩn. Nếu môi trường quá nóng, hãy lắp thêm quạt tản nhiệt để bảo vệ linh kiện.

11. Chính sách bảo hành tại AUT VN như thế nào?
Hàng chính hãng 100%, đầy đủ CO/CQ, VAT và bảo hành theo tiêu chuẩn nhà sản xuất, hỗ trợ giao hàng hỏa tốc toàn quốc.

12. AUT VN có hỗ trợ kỹ thuật đấu nối PLC không?
Có, đội ngũ kỹ thuật AUT VN sẵn sàng hỗ trợ sơ đồ đấu nối chi tiết qua Hotline hoặc Zalo 0968.053.025.

Khi mua hàng tại AUT VN, quý khách được cam kết: Hàng chính hãng 100%, đầy đủ CO/CQ, VAT và chế độ bảo hành uy tín. Liên hệ ngay để nhận báo giá tốt nhất!
