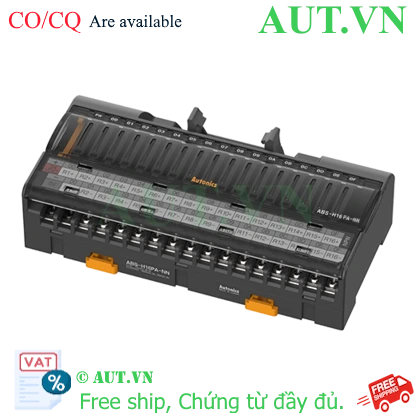

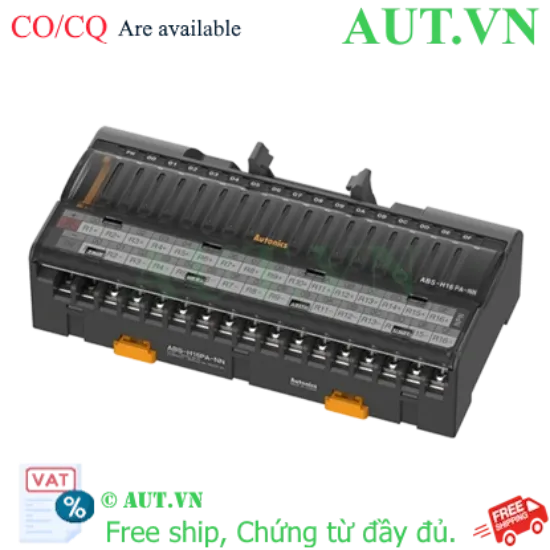

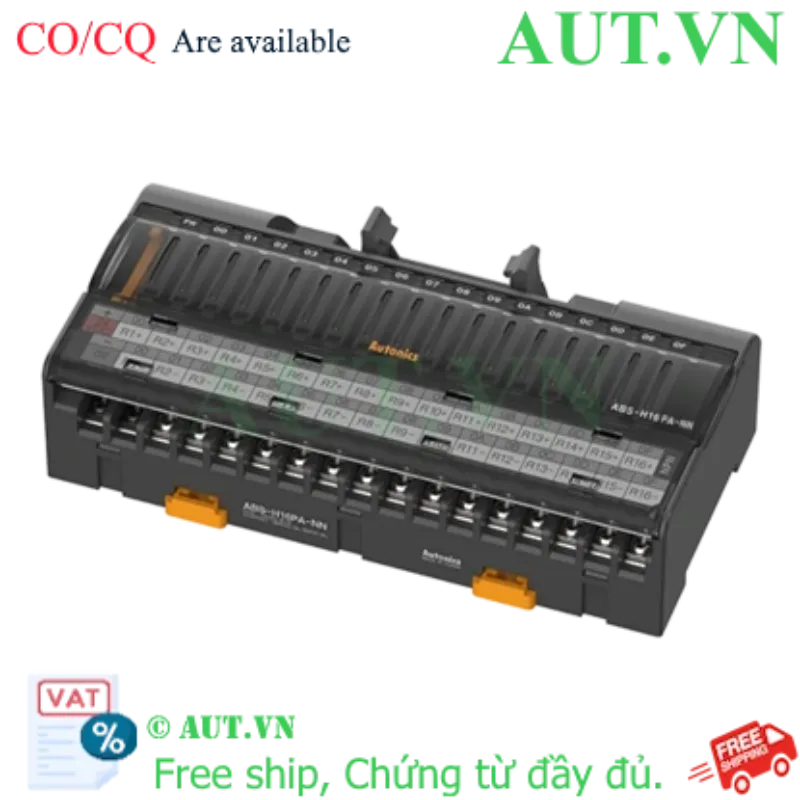

Cầu đấu dây Relay Autonics ABS-H16PA-NN (16 Điểm) - Chính hãng AUT VN
- Số điểm kết nối: 16 điểm relay
- Dòng tải định mức: 250VAC~ 3A, 30VDC 3A
- Điện áp hoạt động: 24VDC ±10%
- Tương thích cao: Chuyên dụng cho Relay Panasonic APAN3124
- Chỉ thị trực quan: Hệ thống LED báo nguồn và trạng thái hoạt động
- Tiêu chuẩn: Độ bền điện môi cao, an toàn tuyệt đối trong tủ điện
Giá cũ:
3.245.480 ₫
2.906.400 ₫
Giới thiệu về Cầu đấu dây Autonics ABS-H16PA-NN
Cầu đấu dây Autonics ABS-H16PA-NN là thiết bị trung gian chuyên dụng được thiết kế để tối ưu hóa việc kết nối và quản lý tín hiệu giữa hệ thống điều khiển và các relay. Với cấu trúc 16 điểm kết nối, sản phẩm này đóng vai trò là một giải pháp giao tiếp hoàn hảo, giúp việc đấu nối trở nên gọn gàng, khoa học và giảm thiểu tối đa sai sót trong quá trình lắp đặt hệ thống tự động hóa.
Điểm nổi bật của sản phẩm
- Thiết kế chuyên dụng: Được tối ưu hóa hoàn toàn để sử dụng cùng với dòng Relay APAN3124 của Panasonic (Matsushita), đảm bảo sự đồng bộ và ổn định tuyệt đối.
- Chỉ thị trạng thái thông minh: Trang bị hệ thống đèn LED kép: LED đỏ hiển thị nguồn và LED xanh dương hiển thị trạng thái hoạt động/ngắt kết nối, giúp kỹ thuật viên dễ dàng kiểm tra nhanh tình trạng mạch.
- Độ bền vượt trội: Sử dụng chất liệu cao cấp (Vỏ MPPO, Base Polyamide 66) giúp chịu nhiệt tốt và cách điện an toàn trong môi trường công nghiệp.
- Tiết kiệm không gian: Thiết kế compact giúp tối ưu hóa diện tích lắp đặt trong tủ điện điều khiển.
Lợi ích khi sử dụng Autonics ABS-H16PA-NN
Việc ứng dụng cầu đấu dây Autonics ABS-H16PA-NN mang lại nhiều giá trị thiết thực cho doanh nghiệp:
- Nâng cao tính an toàn: Khả năng cách điện cực cao (≥ 1,000 MΩ) bảo vệ hệ thống khỏi các sự cố chạm chập.
- Dễ dàng bảo trì: Nhờ các chỉ số LED trực quan và cấu trúc điểm đấu nối rõ ràng, việc tìm kiếm lỗi và thay thế linh kiện trở nên nhanh chóng hơn bao giờ hết.
- Tối ưu chi phí: Giảm thiểu thời gian thi công và chi phí nhân công nhờ sơ đồ đấu nối chuẩn hóa.
Thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Điện áp định mức | 24VDC ±10% |
| Điện áp và dòng tải định mức | 250VAC~ 3A, 30VDC 3A |
| Dòng tiêu thụ | ≤8mA / ≤13mA |
| Relay tương thích | APAN3124 [MATSUSHITA/Panasonic] |
| Số tiếp điểm relay | 16 điểm |
| Số chân giắc cắm | 20 chân |
| Bộ chỉ thị (LED) | Nguồn: LED đỏ | Hoạt động: LED xanh dương |
| Tiết diện dây dẫn áp dụng | AWG22-16 (0.30 đến 1.25 mm²) |
| Điện trở cách điện | ≥ 1,000 MΩ (500 VDC megger) |
| Độ bền điện môi (Giữa các tiếp điểm) | 3,000VAC 50/60Hz (trong 1 phút) |
| Nhiệt độ vận hành | -15 đến 55℃ |
| Chất liệu | Vỏ: MPPO, Base: Polyamide 66, Terminal Pin: Đồng thau |
| Phụ kiện đi kèm | Thanh nối Model: JB-7.62-08 (2 thanh) |
Ứng dụng và Khả năng tương thích
Sản phẩm Autonics ABS-H16PA-NN được ứng dụng rộng rãi trong các tủ điều khiển máy móc công nghiệp, hệ thống PLC và các dây chuyền sản xuất tự động. Đặc biệt, thiết bị này là lựa chọn hàng đầu khi sử dụng kết hợp với các dòng Relay Panasonic APAN3124 để tạo ra một hệ thống điều khiển tín hiệu ổn định và chuyên nghiệp.
Hướng dẫn sử dụng cơ bản
- Kiểm tra thông số điện áp nguồn (24VDC) trước khi đấu nối.
- Sử dụng dây dẫn đúng kích cỡ (AWG22-16) để đảm bảo tiếp xúc tốt nhất.
- Lắp đặt thiết bị vào thanh ray trong tủ điện, kết nối với relay APAN3124 qua chân giắc 20 chân.
- Quan sát đèn LED trên mặt thiết bị để kiểm tra trạng thái nguồn và hoạt động của relay.
