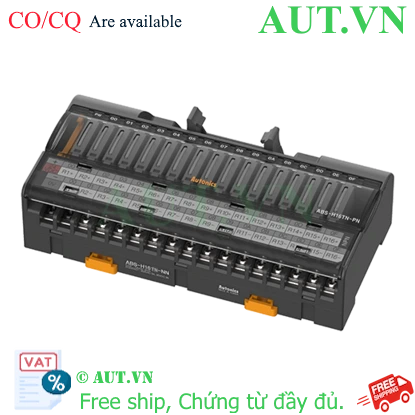

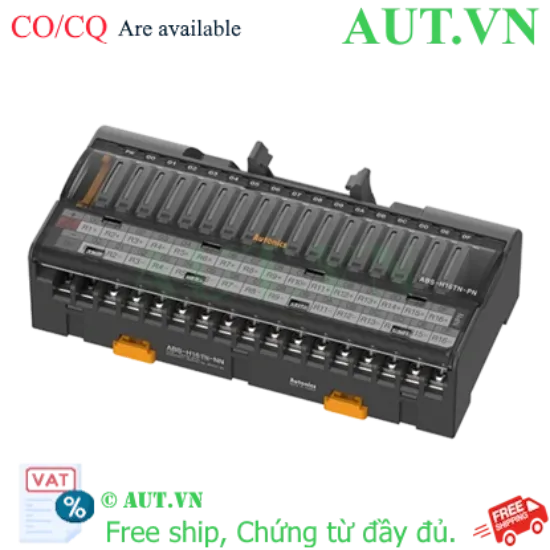

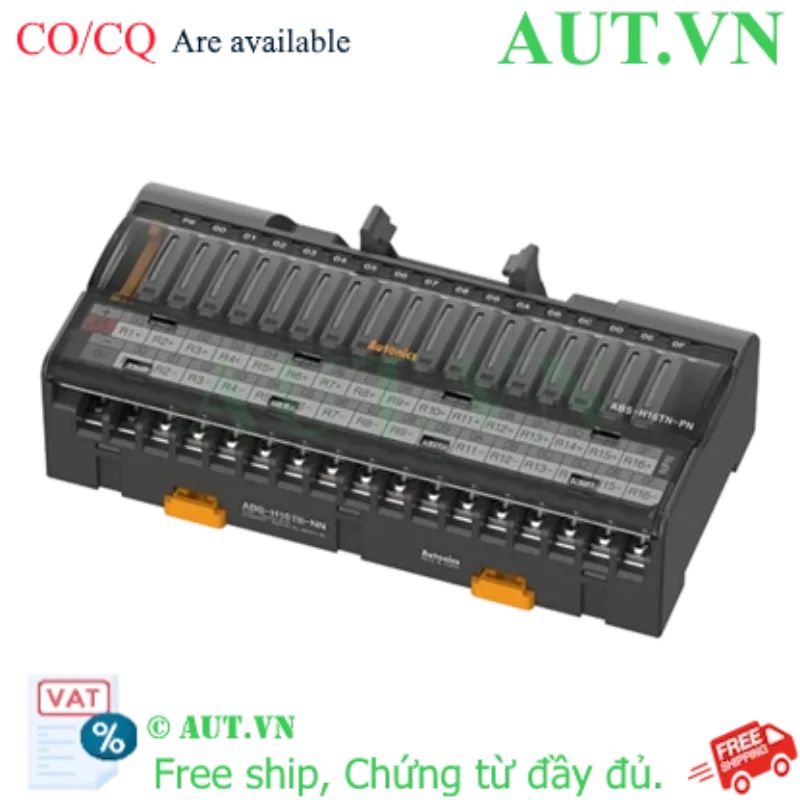

Cầu đấu dây Autonics ABS-H16TN-NN - Bộ kết nối Relay 16 điểm chính hãng
- Thương hiệu: Autonics
- Model: ABS-H16TN-NN
- Số lượng tiếp điểm: 16 điểm relay
- Điện áp định mức: 24VDC ±10%
- Relay tương thích: NYP24W-K (Takamisawa/Fujitsu)
- Tính năng nổi bật: Trang bị đèn LED chỉ báo nguồn và trạng thái hoạt động
- Ứng dụng: Kết nối và quản lý hệ thống relay trong tủ điện công nghiệp
Giá cũ:
4.129.880 ₫
3.698.400 ₫
Giới thiệu về Cầu đấu dây Autonics ABS-H16TN-NN
Cầu đấu dây Autonics ABS-H16TN-NN là giải pháp kết nối chuyên nghiệp được thiết kế để tối ưu hóa việc quản lý và lắp đặt các dòng relay trong hệ thống tự động hóa. Với cấu trúc 16 điểm tiếp điểm, sản phẩm giúp hệ thống tủ điện của bạn trở nên gọn gàng, khoa học và giảm thiểu đáng kể thời gian đấu nối dây dẫn.
Điểm nổi bật của sản phẩm
- Thiết kế tối ưu: Cho phép lắp đặt 16 relay trên cùng một module, giúp tiết kiệm không gian đáng kể trong tủ điều khiển.
- Chỉ báo trực quan: Tích hợp đèn LED đỏ chỉ báo nguồn và đèn LED xanh dương chỉ báo trạng thái hoạt động/ngắt kết nối, giúp kỹ thuật viên dễ dàng kiểm tra lỗi.
- Độ bền cao: Sử dụng chất liệu cao cấp (Vỏ MPPO, Base Polyamide 66) giúp chịu nhiệt và cách điện cực tốt.
- Kết nối ổn định: Thiết kế chân giắc 20 chân đảm bảo tín hiệu truyền tải luôn chính xác và bền bỉ theo thời gian.
Lợi ích khi sử dụng Autonics ABS-H16TN-NN
Việc sử dụng cầu đấu dây chính hãng từ AUT VN không chỉ mang lại sự an tâm về chất lượng mà còn giúp:
- Tăng tính an toàn: Khả năng cách điện cao (≥ 1,000 MΩ) bảo vệ hệ thống khỏi các sự cố chập cháy.
- Tiết kiệm chi phí: Giảm thiểu sai sót trong quá trình bảo trì và thay thế linh kiện nhờ hệ thống đấu nối chuẩn hóa.
- Dễ dàng vận hành: Hệ thống đèn LED giúp việc chẩn đoán sự cố trở nên nhanh chóng và chính xác.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật sản phẩm |
| Điện áp định mức |
24VDC (±10%) |
| Điện áp và dòng tải định mức |
250VAC~ 3A, 30VDC @(=) 3A |
| Dòng tiêu thụ |
≤8.5mA (bao gồm LED 1 relay) / ≤13.5mA (tại điện áp tải định mức) |
| Relay tương thích |
NYP24W-K [TAKAMISAWA (Fujitsu)] |
| Số lượng tiếp điểm relay |
16 điểm |
| Số chân giắc cắm |
20 chân |
| Bộ chỉ thị (LED) |
Nguồn: LED đỏ | Hoạt động/Ngắt kết nối: LED xanh dương |
| Tiết diện dây dẫn phù hợp |
AWG22-16 (0,30 đến 1,25 mm²) |
| Điện trở cách điện |
≥ 1,000 MΩ (500 VDC@megger) |
| Độ bền điện môi (Cuộn dây) |
3,000VAC 50/60Hz (trong 1 phút) |
| Độ bền điện môi (Tiếp điểm tương tự) |
750VAC 50/60Hz (trong 1 phút) |
| Nhiệt độ vận hành |
-15 đến 55℃ (Bảo quản: -25 đến 65℃) |
| Độ ẩm môi trường |
35 đến 85%RH |
| Chất liệu cấu tạo |
Vỏ: MPPO | Base: Polyamide 66 | Terminal Pin: Brass (Đồng thau) |
| Phụ kiện đi kèm |
Thanh nối Model: JB-7.62-08 (2 thanh) |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm được sử dụng rộng rãi trong các hệ thống điều khiển tự động, tủ điện PLC, các dây chuyền sản xuất yêu cầu độ chính xác và tính ổn định cao của tín hiệu relay.
Lưu ý khi lắp đặt: Để đạt hiệu quả tốt nhất, nên sử dụng kết hợp với Relay Autonics NYP24W-K và thanh nối JB-7.62-08. Đảm bảo dây dẫn nằm trong phạm vi AWG22-16 để tránh tình trạng lỏng lẻo hoặc quá nhiệt.
