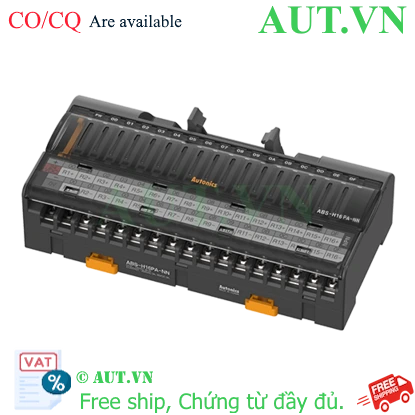

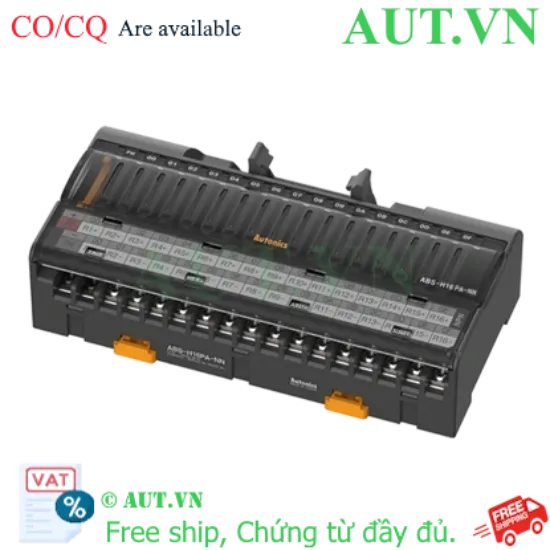

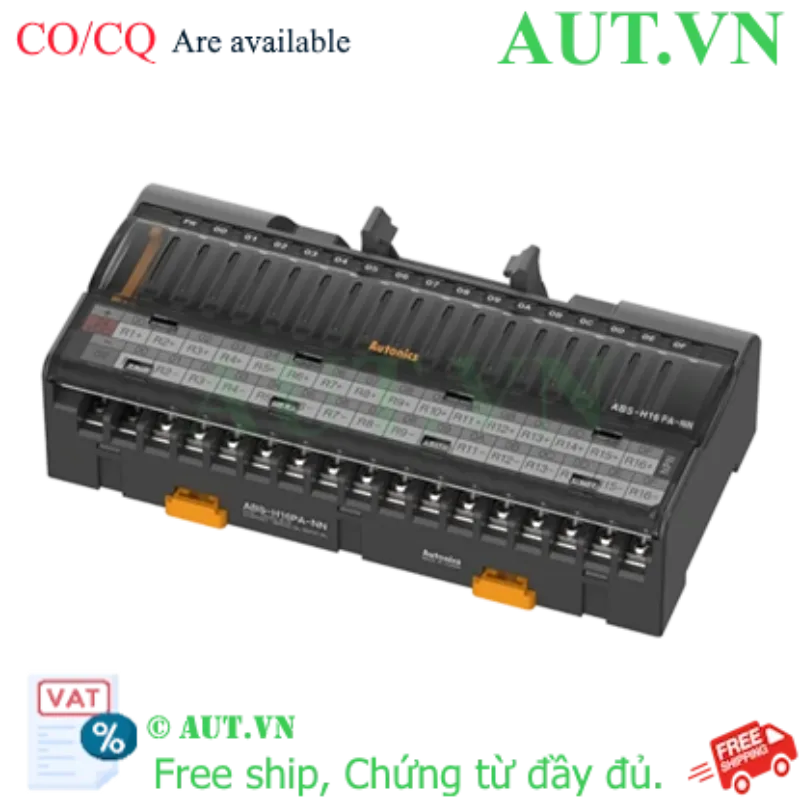

Cầu đấu dây Autonics ABS-H16PA-PN là giải pháp trung gian (Interface Relay) chuyên dụng, giúp kết nối an toàn và khoa học giữa bộ điều khiển PLC và các thiết bị chấp hành trong hệ thống tự động hóa công nghiệp. Với thiết kế tinh gọn, sản phẩm giúp giảm thiểu sai sót trong đấu nối và rút ngắn thời gian bảo trì hệ thống.
Điểm Nổi Bật Của ABS-H16PA-PN
- Khả năng quản lý tập trung: Tích hợp 16 điểm relay trên một module, giúp tủ điện gọn gàng, dễ dàng kiểm soát.
- Độ tin cậy cao: Sử dụng Relay APAN3124 từ thương hiệu Panasonic danh tiếng, đảm bảo tuổi thọ và sự ổn định.
- Giám sát trực quan: Hệ thống đèn LED chỉ thị (Đỏ cho nguồn, Xanh dương cho hoạt động) giúp kỹ thuật viên chẩn đoán lỗi cực nhanh.
- Lắp đặt dễ dàng: Thiết kế chuẩn gắn thanh DIN rail, tương thích với nhiều loại tủ điện công nghiệp.
Lợi Ích Khi Sử Dụng
- Bảo vệ PLC: Ngăn chặn các xung điện hoặc ngắn mạch từ thiết bị ngoại vi tác động trực tiếp làm hỏng ngõ ra của PLC.
- Tối ưu chi phí: Giảm thời gian đi dây thủ công, giảm rủi ro đấu nối sai gây chập cháy.
- Vận hành bền bỉ: Vật liệu vỏ MPPO và Polyamide 66 cao cấp, chịu nhiệt và cách điện tốt.
Hướng Dẫn Sử Dụng & Ứng Dụng
Sản phẩm được sử dụng phổ biến trong các hệ thống điều khiển máy CNC, dây chuyền đóng gói, hệ thống điều khiển đèn tín hiệu hoặc van điện từ (Solenoid Valve).
- Bước 1: Lắp module ABS-H16PA-PN lên thanh DIN rail.
- Bước 2: Kết nối nguồn 24VDC và tín hiệu điều khiển từ PLC vào các chân đầu vào.
- Bước 3: Kết nối thiết bị chấp hành vào các tiếp điểm relay tương ứng.
- Bước 4: Kiểm tra đèn LED trạng thái để đảm bảo tín hiệu hoạt động chính xác.
Thông Số Kỹ Thuật Chi Tiết
| Thông Số Kỹ Thuật ABS-H16PA-PN |
| Điện áp định mức | 24VDC ±10% |
| Điện áp & Dòng tải định mức | 250VAC 3A / 30VDC 3A |
| Dòng tiêu thụ | ≤ 8mA / ≤ 13mA |
| Relay sử dụng | APAN3124 [Panasonic/Matsushita] |
| Số tiếp điểm relay | 16 điểm |
| Số chân giắc cắm | 20 chân |
| Hệ thống chỉ thị | Nguồn: LED Đỏ | Hoạt động/Ngắt: LED Xanh dương |
| Tiết diện dây áp dụng | AWG22-16 (0.30 đến 1.25 mm²) |
| Điện trở cách điện | ≥ 1,000 MΩ (500 VDC megger) |
| Độ bền điện môi | 3,000VAC (Giữa tiếp điểm - cuộn dây) / 1,000VAC (Giữa các tiếp điểm) |
| Nhiệt độ môi trường | -15 đến 55℃ (Bảo quản: -25 đến 65℃) |
| Độ ẩm môi trường | 35 đến 85% RH |
| Chất liệu | Vỏ: MPPO, Base: Polyamide 66, Chân cắm: Đồng thau |
| Phụ kiện đi kèm | Thanh nối: 2 (Model: JB-7.62-08) |
| Trọng lượng | Xấp xỉ 224g (Thiết bị) |
Sản phẩm sử dụng chung với: Relay Panasonic APAN3124, Thanh nối JB-7.62-08, Nguồn DC 24V, PLC Siemens/Mitsubishi/Omron...
Nguồn tham khảo: Autonics Official Website
